سایر روش‌های اجرای سیستم ارت می‌توانند بر اساس نوع زمین و شرایط محیطی به‌صورت اختصاصی طراحی و عملیاتی شوند.

این روش‌ها با توجه به خصوصیات منطقه‌ای مانند کوهستانی، سنگلاخی یا صخره‌ای نیازمند بازدید میدانی و انجام سنجش‌های دقیق هستند تا طرحی مناسب ارائه شود.

اجرای سیستم ارت در ارتفاعات

ارتفاعات کشور به سه دسته اصلی تقسیم می‌شوند؛ هر یک با ویژگی‌های متفاوت زمین و خاک:

1. ارتفاعات خاکی : این مناطق امکان حفاری و نصب میلگردهای فولادی (ROD) را فراهم کرده و مناسب‌ترین شرایط برای اجرای سیستم ارت دارند.

2. ارتفاعات سنگلاخی : حفاری عمیق در این مناطق دشوار است، اما ایجاد شیاره‌های مناسب برای قرار دادن تجهیزات امکان‌پذیر است.

3. ارتفاعات صخره‌ای : این دسته نیازمند روش‌های خاص به دلیل سختی و مقاومت بالای زمین هستند.

روش‌های اجرا بر اساس نوع ارتفاعات:

-ارتفاعات خاکی : اجرای سیستم ارت از طریق حفاری چاه یا کوبیدن میلگرد فولادی امکان‌پذیر است که روشی مستقیم و موثر محسوب می‌شود.

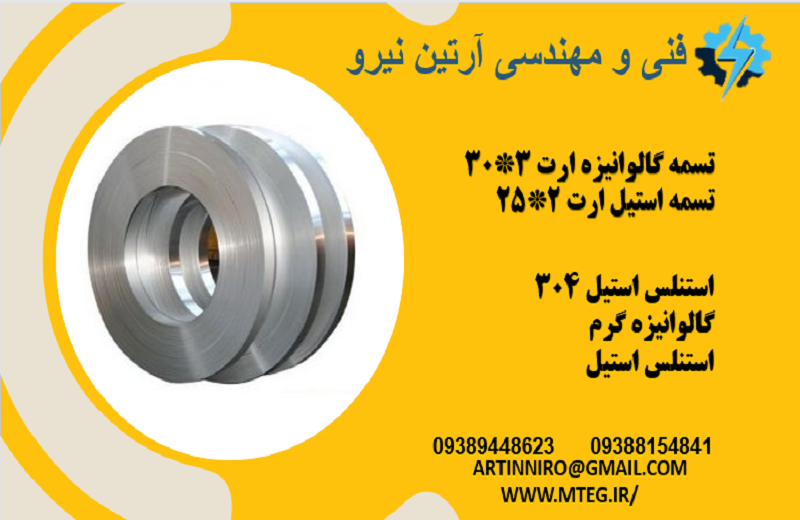

- ارتفاعات سنگلاخی : در این نوع زمین، شیاره‌هایی به شکل ستاره یا پنجه طراحی می‌شود. تسمه مسی در داخل شیاره‌ها خوابانده شده و با ترکیبی از خاک و بنتونیت پوشیده می‌شود که مقاومت زمین را کاهش می‌دهد.

نکته اجرایی : همه اتصالات زیرزمینی باید به‌صورت جوش داده‌شده اجرا شوند تا از استحکام و عملکرد بلندمدت اطمینان حاصل شود.

اجرای سیستم ارت در زمین‌های صخره‌ای

1. روش ساخت کانال :
در شرایطی که حفاری ممکن نیست، کانالی با استفاده از مصالح ساختمانی طراحی می‌شود. تسمه مسی در کف کانال قرار گرفته و با بنتونیت پر می‌شود. طول کانال باید طوری طراحی شود که مقاومت زمین به کمتر از 3 اهم برسد. برای عملکرد بهینه، لازم است رطوبت داخل کانال به‌صورت مصنوعی و دائمی حفظ شود.

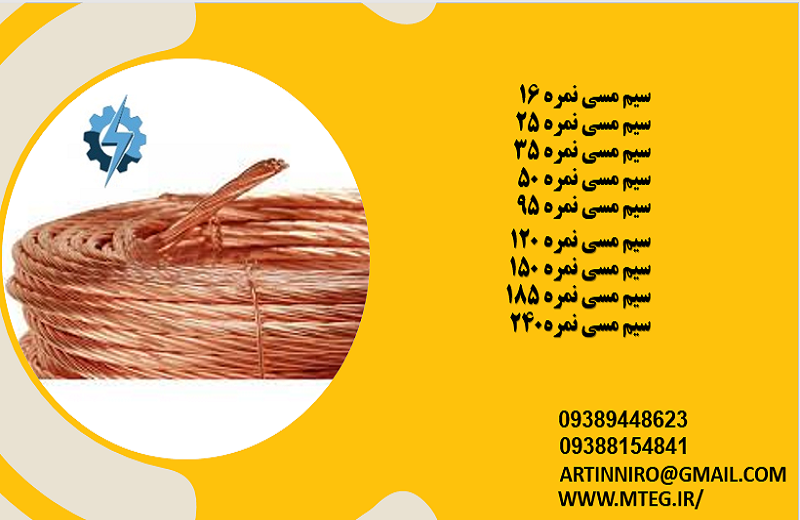

2. روش شبکه‌ای : ابتدا شبکه‌ای شطرنجی از سیم مسی با اتصالات جوش‌شده ایجاد می‌شود.

این شبکه در زمین با لایه‌های بنتونیت دفن می‌شود؛ به این صورت که ابتدا لایه‌ای 20 سانتی‌متری بنتونیت ریخته شده، شبکه روی آن قرار می‌گیرد و سپس لایه دیگری از بنتونیت با همان ارتفاع اضافه می‌شود.

این ساختار نه تنها مقاومت زمین را کاهش می‌دهد، بلکه انشعابات لازم برای دکل‌ها، سایت‌ها و سایر تجهیزات از این شبکه قابل اجرا خواهد بود.

ابعاد شبکه (x و y) توسط اندازه‌گیری مقاومت زمین تعیین می‌شوند تا بهترین عملکرد حاصل شود.

فصل سوم: سیستم‌های اتصال به زمین
ماده ۶: انواع مختلف اتصال به زمین در سیستم‌های مختلف الکتریکی، اتصال قسمت‌هایی از سیستم و بدنه‌های هادی تجهیزات الکتریکی به جرم کلی زمین از دو جنبه مورد بررسی قرار می‌گیرد:

الف) اتصال به زمین عملیاتی یا سیستم در این نوع اتصال، نقطه خنثی سیستم به زمین متصل می‌شود. این کار باعث می‌گردد مدارهای معیوب احتمالی قطع شوند، در نتیجه عایق‌بندی سیستم حفظ شده و عملکرد صحیح تجهیزات و دستگاه‌های الکتریکی تضمین شود.

همچنین، اضافه ولتاژها کاهش یافته و این امر به عملکرد مناسب مدارها و تجهیزات کمک می‌کند.

ب) اتصال به زمین حفاظتی این روش شامل اتصال بدنه‌های هادی به زمین و نقطه خنثی است.

هدف آن، قطع سریع مدارهای معیوب در زمان اتصالی است تا ایمنی افراد شاغل که با تجهیزات الکتریکی در تماس هستند، و همین‌طور سایر افراد جامعه که مصرف‌کنندگان نهایی انرژی محسوب می‌شوند، تأمین گردد.

علاوه بر این، خطر آتش‌سوزی نیز کاهش پیدا می‌کند.

ماده ۷: طبقه‌بندی سیستم‌های اتصال به زمین فشار ضعیف

مفاهیم بنیادین سیستم اتصال به زمین ( فصل دوم آیین نامه سیستم اتصال به زمین )
ماده 1: اتصال به زمین از دو نظر مهم است
ماده 2: اتصال به زمین از نظر انجام کار صحیح و سالم سیستم دو هدف را دنبال میکند:
ماده 3: تغییرات در سیستمی که به زمین وصل نمی باشد
ماده 4: انواع سیستم های توزیع فشار ضعیف
ماده 5: شناسایی هادی ها در سیستم های جریان متناوب

آیین نامه ایمنی سیستم اتصال به زمین ( سیستم ارتینگ)

در این فصل به تعریف اصطلاح ها و کلمه‌های بکار رفته در آئین‌نامه می‌پردازد.

1ـ زمین (ارت)

2ـ سیستم اتصال به زمین (ارتینگ)

3ـ الکترود ارت (زمین)

4ـ مقاومت الکترود ارت

5 ـ امپدانس حلقه اتصال به زمین

6 ـ اتصالی

7 ـ جریان اتصال به زمین (جریان اتصال کوتاه)

8 ـ جریان نشتی زمین

9ـ سیم اتصال به زمین (سیم ارت)

10ـ سیم خنثی (نول)

11ـ هادی‌ حفاظتی (PE)10

12ـ سیم غلافدار فلزی به منظور زمین کردن

13ـ سیم مشترک ارت ـ نول (PEN)

14ـ قسمت های بی‌حفاظ (روباز) هادی

15ـ ترمینال اصلی اتصال به زمین (ارتینگ)

16ـ قسمت های برقدار

17ـ پتانسیل زمین (ارت)

18ـ کرادیان پتانسیل (در یک نقطه از زمین)

19ـ دستگاه های سیار (قابل حمل)

20ـ قسمت هایی که به طور همزمان با هم قابل دسترسی هستند

21ـ دستگاه پس ماند جریان RCD18

22ـ هادی بیگانه

23ـ وسایل قطع و وصل و کنترل (قبل یا بعد از تابلو)

24ـ تابلو (مجموعه‌ای از تجهیزات قطع و وصل و کنترل)

25ـ حصار

26ـ باتری

27ـ کانال کابل

28 ـ سینی کابل

29ـ تونل کابل

30ـ مدار (برقی دریک تأسیسات)

31ـ مدار توزیع (از یک تأسیسات)

32ـ کلید خودکار

33ـ جریان طراحی (یک مدار)

34ـ جریان مجاز حرارتی (یک هادی)

35ـ اضافه جریان

36ـ جریان اضافه بار (یک مدار)

37ـ شدت جریان عملیاتی قراردادی (مربوط به یک وسیله حفاظتی)

38 ـ تماس مستقیم

39ـ تماس غیرمستقیم

40ـ ترمینال اصلی زمین (شینه ارت)

41ـ تجهیزات الکتریکی

42ـ تجهیزات مصرف‌کننده جریان

43ـ فیوز

44ـ تأسیسات الکتریکی

45ـ سرویس ورودی تأسیسات الکتریکی

46ـ عایق‌بندی

47ـ عایق‌بندی کابل

48ـ مفصل

49ـ سپر (شیلدینگ کابل)

50 ـ کلید قطع بار

51 ـ ولتاژ تماس

52 ـ ولتاژ تماس احتمالی

53 ـ ولتاژ گام

54 ـ اضافه ولتاژ صاعقه

55 ـ سیستم سیم‌کشی

صاعقه چیست و چگونه بوجود می آید ؟

صاعقه یکی از اسرار آمیز ترین پدیده های خلقت است که در عین زیبایی ، بسیار مخرب بوده و در طول تاریخ زندگی بشر . موجب ضرر و زبان مالی و جانی بسیاری شده است .
صاعقه از تخلیه الکترواستاتیکی میان ابر و زمین بوجود می آید .
در ابرهایی از نوع کومولونیمیوس که گهگاه تا ۱۸ کیلومتر ارتفاع و چندین کیلومتر عرض دارند، طی مراحلی ذرات آب دارای بار منفی و ذرات یخ دارای بار مثبت شده بطوریکه عموماً بارهای منفی در لایه های زیرین و بارهای مثبت در بخشهای فوقانی ابر متمرکز می شوند.
در این حالت بارهای مثبت سطح زمین نیز در زیر سایه ابر مجتمع می گردند.
به محض اینکه میدانهای الکتریکی گسترش و شدت می یابد. مناطق بیشتری در روی زمین به تناسب ارتفاعات و شکل ساختمانها ، به محیط خاص الکتریکی ) کرونا ) تبدیل می شوند.
کرونا، یونیزاسیون هوا در نتیجه شکستن خواص عایقی آن است که بصورت حاله بنقش رنگ درحول هادی نمایان می شود.
با افزایش پتانسیل الکتریکی ابر نسبت به زمین ، یک جریان پیشرو از الکترونها با حرکتی نردبانی شکل از ابر به سوی زمین ) downward leader ) سرازیر شده و کانال اولیه صاعقه را شکل می دهد. هوای اطراف این کانال کاملاً یونیزه است.
این پلکان که گاه طول شاخه های آن به ۵۰ متر می رسد ، بار زیادی را در نوک پیکان با خود حمل کرده موجب افزایش شدت میدان الکتریکی جو و شکست مقاومت عایقی هوا می شود.

مجموعه دستورالعمل نگهداری، تعميرات وحفاظت ساختمان ها در برابر صاعقه

سيستم حفاظت صاعقه
lightning protection system (LPS)
سيستم كاملي كه با هدف كاهش خسارات فيزيكي ناشي از اصابت صاعقه به ساختمان استفاده مي شود.
يادآوري: اين سيستم خود از دو بخش سيستم حفاظت صاعقه داخلي و خارجي تشكيل مي شود.

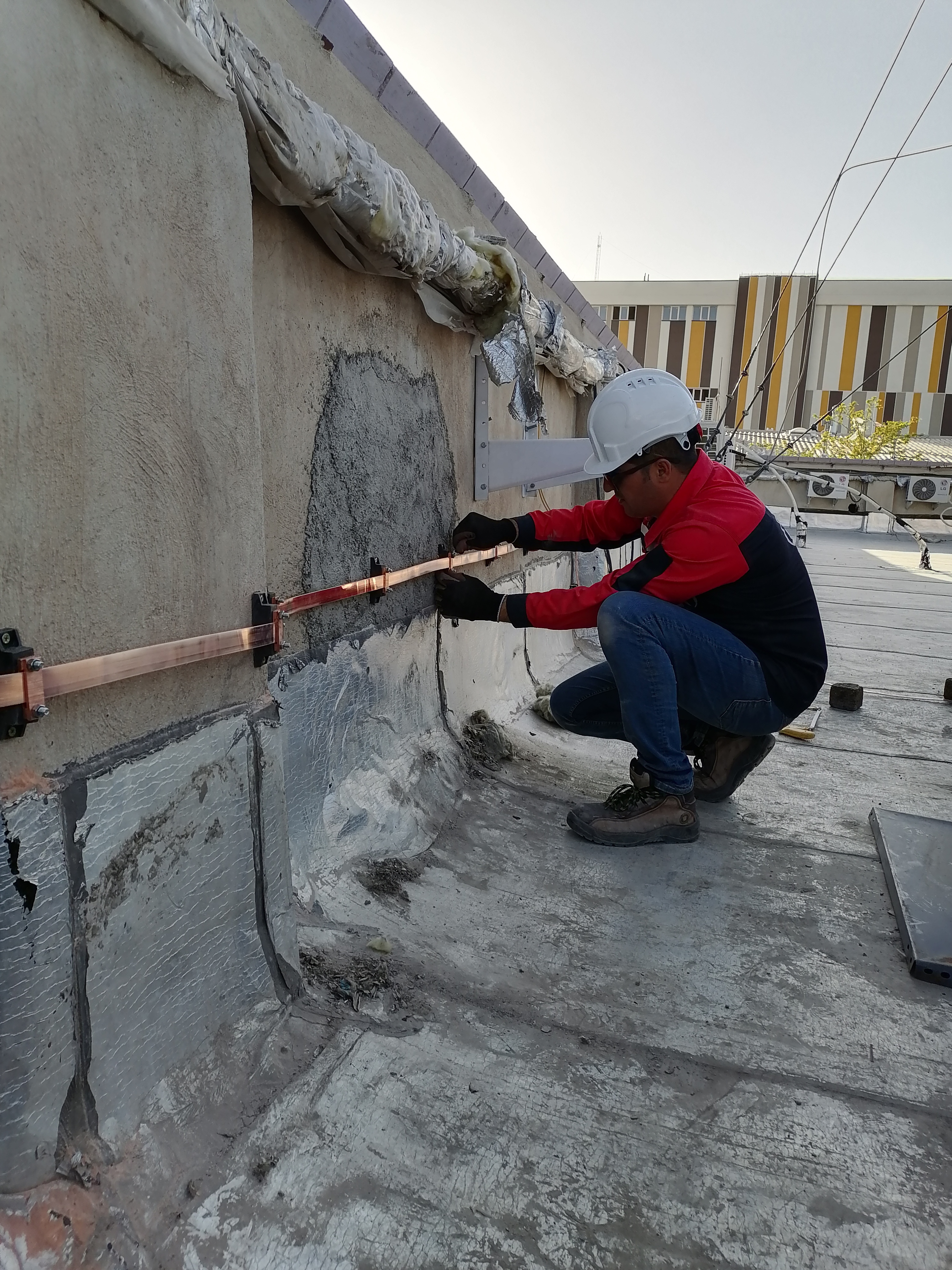

سيستم حفاظت صاعقه خارجي
external lightning protection system
بخشي از سيستم حفاظت صاعقه كه شامل يك سيستم پايانه هوايي، يك سيستم هادي نزولي و يك سيستم پايانه زمين مي شود.

صاعقه گیر داخلی ( حفاظت داخلی سازه)

سيستم حفاظت بخش از سيستم حفاظت صاعقه كه شامل همبندي به منظور هم پتانسيل سازي صاعقه و يا عايق سازي الكتريكي صاعقه خارجي مي شود.

ادامه مطلب

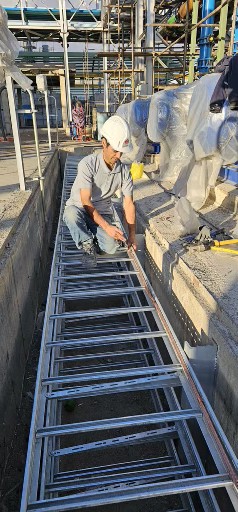

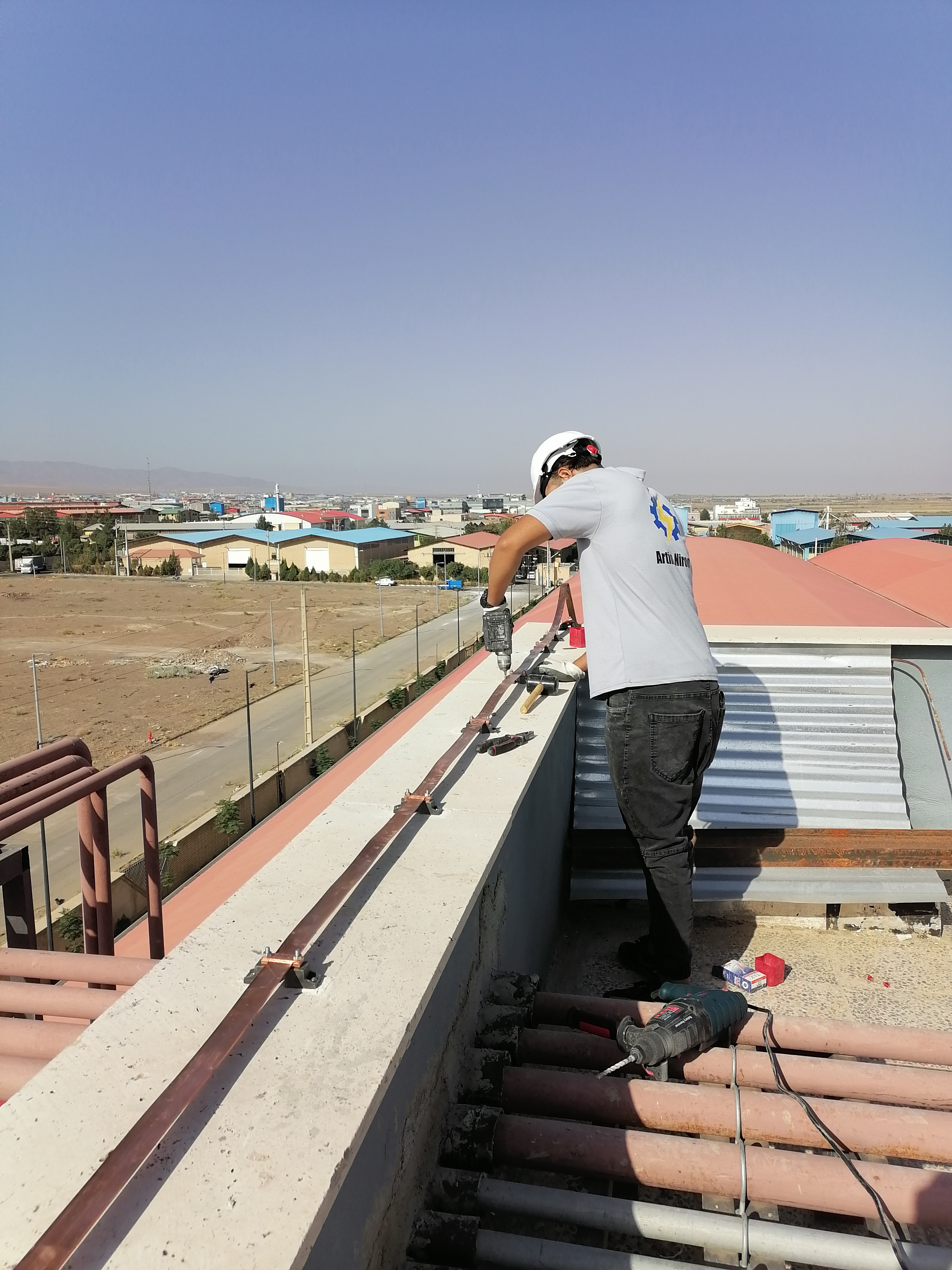

روش و شرح كار اجرايي پروژه سیستم ارت

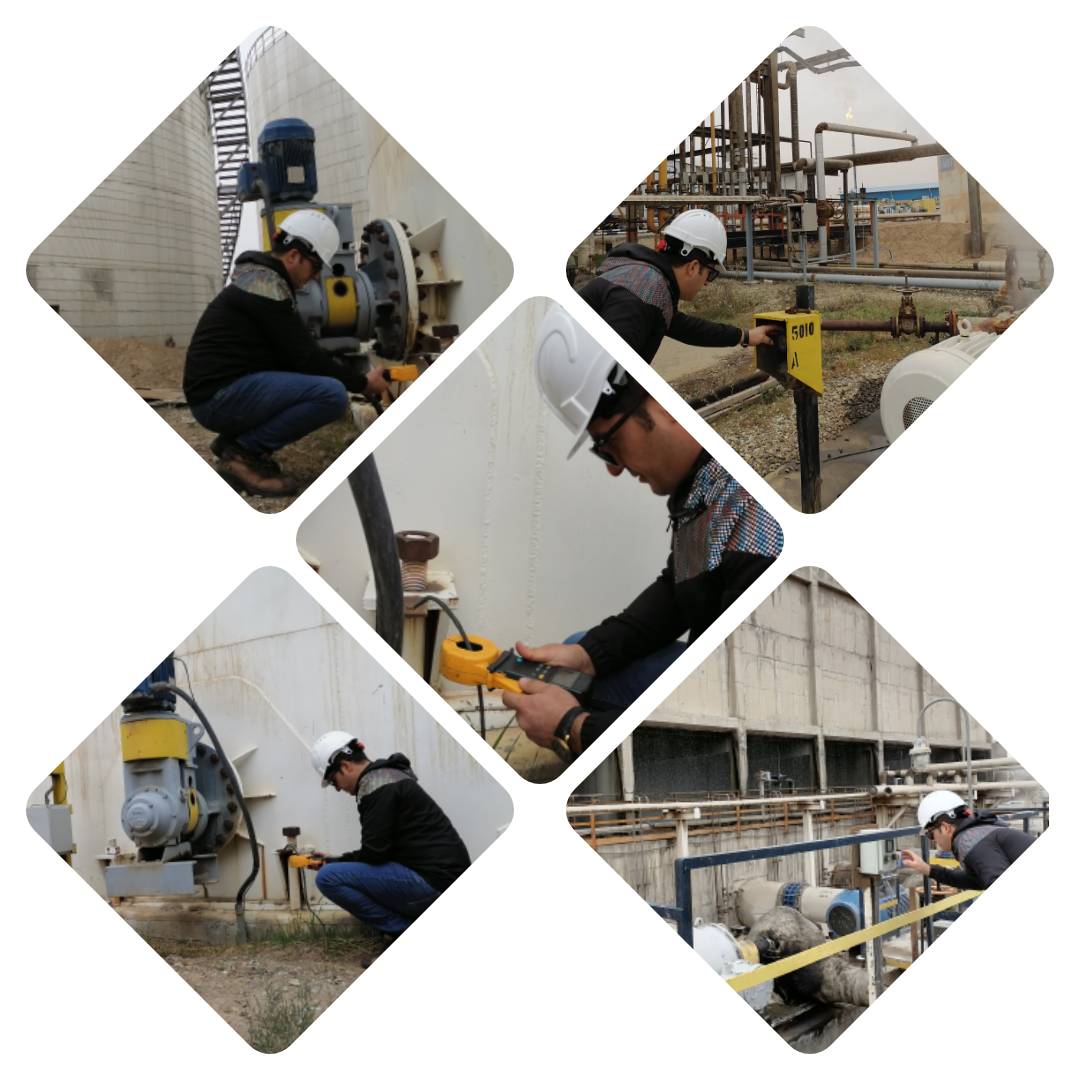

نگهداری و سرویس صاعقه گیرها نگهداری و سرویس دوره‌ای صاعقه گیرها از اهمیت بالایی برخوردار است.
این شرکت با ارائه خدمات نگهداری و سرویس دوره‌ای، اطمینان حاصل می‌کند که صاعقه گیرها همیشه در بهترین حالت کاری خود قرار دارند.
این خدمات شامل بررسی و تست عملکرد صاعقه گیرها، تعویض قطعات فرسوده و ارائه گزارش‌های دقیق و جامع به مشتریان است.
ارائه محصولات و خدمات با کیفیت در زمینه صاعقه گیر و سیستم‌های ارت، به عنوان یکی از پیشروان این حوزه شناخته می‌شود.
با استفاده از خدمات و محصولات این شرکت ، می‌توانید اطمینان حاصل کنید که ساختمان‌ها و تجهیزات شما در برابر خطرات صاعقه به بهترین شکل ممکن محافظت می‌شوند.

سیستم ارت چیست و چرا اهمیت دارد؟

سیستم ارت یکی از اجزای حیاتی در حفاظت از ساختمان‌ها و تجهیزات الکترونیکی است.
این سیستم با انتقال جریان‌های ناخواسته به زمین، از بروز خطرات جانی و مالی جلوگیری می‌کند.
شرکت فنی و مهندسی آرتین نیرو با ارائه سیستم‌های ارت پیشرفته و با کیفیت، اطمینان حاصل می‌کند که تمامی ساختمان‌ها و تجهیزات به طور اصولی محافظت می‌شوند.
سیستم ارت با استفاده از مواد با کیفیت و تکنولوژی‌های مدرن، بهترین عملکرد را در شرایط مختلف ارائه می‌دهد.

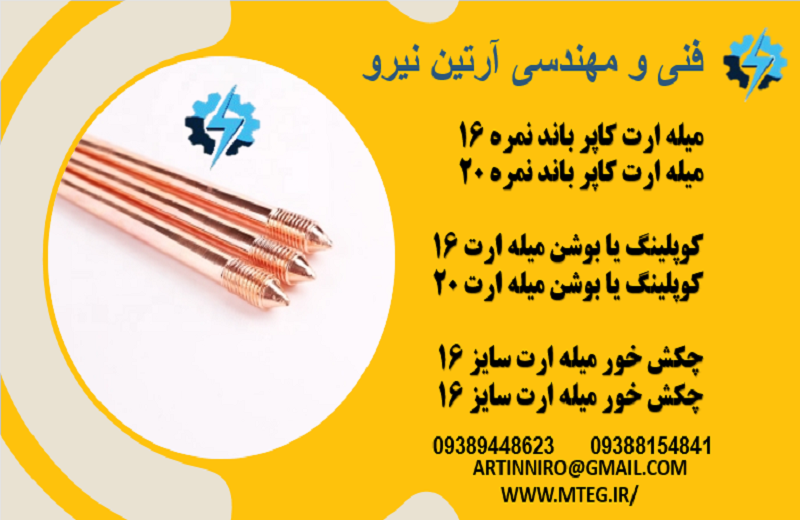

جهت اطلاع از تجهیزات چاه ارت به لینک زیر مراجعه فرمایید:
(( تجهیزات مورد نیاز جهت اجرای چاه ارت ))

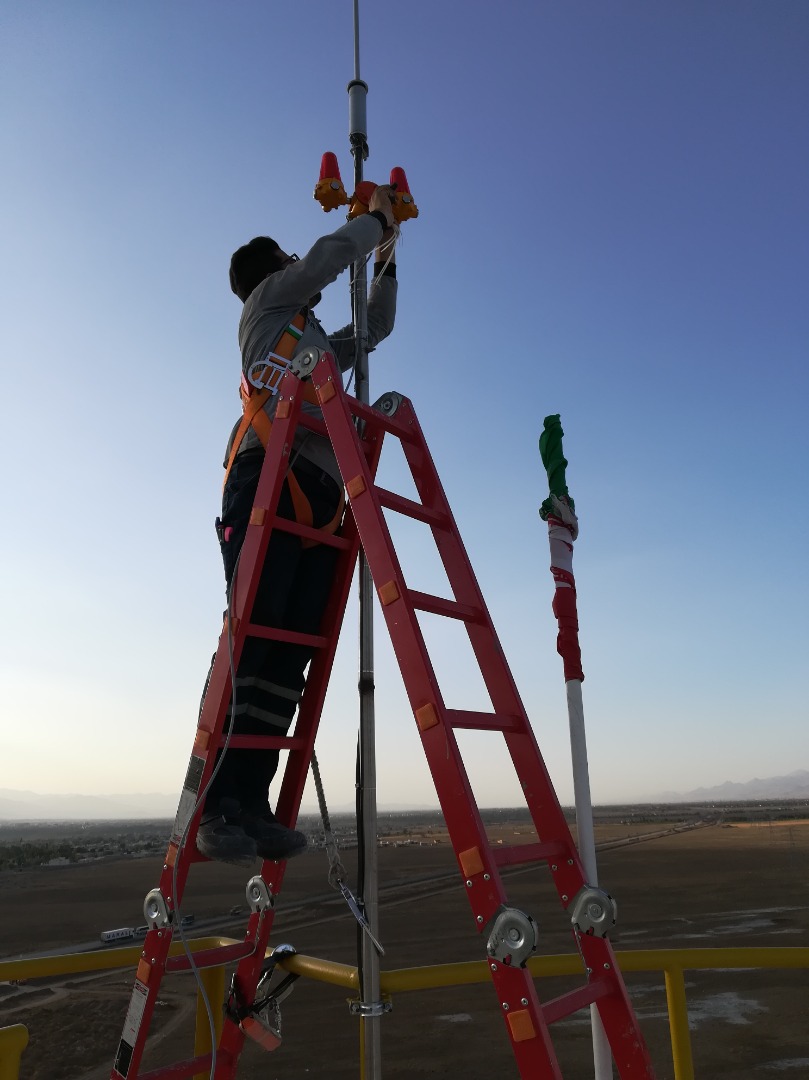

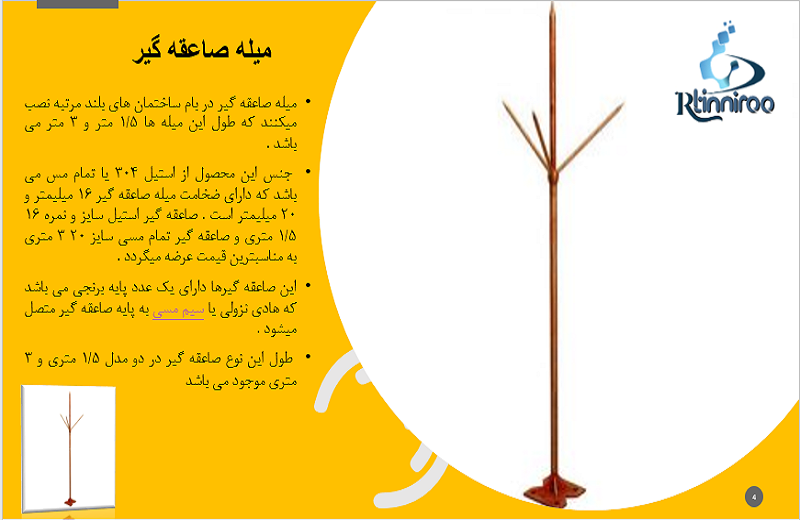

نحوه عملکرد صاعقه گیر ساختمان؟

صاعقه گیرها با جذب و انتقال الکتریکی صاعقه به زمین، از بروز خسارات جدی به ساختمان‌ها و تجهیزات جلوگیری می‌کنند.
شرکت آرتین نیرو با استفاده از تکنولوژی‌های مدرن و مواد با کیفیت، با برندهای ایرانی و خارجی صاعقه گیرهایی نصب می‌کند که دارای بالاترین سطح کارایی و ایمنی هستند.
این صاعقه گیرها ( پسیو اکتیو )با استفاده از میله‌های فلزی و سیستم‌های ارت، جریان الکتریکی صاعقه را به زمین منتقل کرده و از بروز خطرات جلوگیری می‌کنند
