اجرای چاه ارت و سیستم ارتینگ

  • 16:23


اجرای چاه ارت و سیستم ارتینگ سیستم های الکترود زمین ( سیستم ارتینگ - چاه ارت - سیستم زمین ) بخش مهمی از هر سیستم الکتریکی هستند، با این حال اغلب به عنوان بی اثر دیده می شوند و ممکن است گاهی اوقات به عنوان صرفه جویی در هزینه ها نادیده گرفته شوند یا تا مرحله بعدی پروژه فراموش شوند. اما اگر این سیستم ها به دلیل طراحی ناکارآمد یا استفاده از اجزای ارزان قیمت نامرغوب از کار بیفتند، حوادث ناشی از آن ممکن است فاجعه بار یا حتی کشنده باشد. آرتین نیرو متخصصان در زمینه طراحی، تامین، نصب و نگهداری سیستم های ارتینگ( مجری چاه ارت - اجرای چاه ارت - تجهیزات چاه ارت - سیستم زمین ) و حفاظت از نوسانات با کیفیت بالا هستند. تیم بسیار تخصصی ما با مشتریانمان کار می کند تا راه حل های مناسب و با قیمت رقابتی کلید در دست ارائه دهد. تیم بسیار ماهر و متخصص ما اطمینان حاصل می کند که همه الزامات برآورده می شوند، از طراحی اولیه بررسی و ارزیابی ریسک گرفته تا نصب، آزمایش و راه اندازی
خدمات تست و بازرسی دوره ای سیستم

خدمات تست و بازرسی دوره ای سیستم ارت
(تست چاه ارت - بازرسی سیستم ارتینگ - مجری چاه ارت - اجرای چاه ارت - تجهیزات چاه ارت - سیستم زمین )
مانند هر بخش دیگر از سیستم الکتریکی، یک سیستم الکترود زمین باید در فواصل زمانی منظم بازرسی و آزمایش شود.
استانداردها بازرسی بصری سیستم‌های الکترود زمین را به صورت سالانه توصیه می‌کنند، با آزمایش و نگهداری کامل که در دوره‌ای بیش از 5 سال انجام نمی‌شود. بعید است در زمانی که سیستم الکترود زمین بازرسی و آزمایش می‌شود، سیستم الکتریکی قطع شود و جریان‌های نشتی تا سطوح نسبتاً بالا و کشنده ممکن است حتی در شرایط عملیاتی معمولی «حالت پایدار» جریان داشته باشد.
بنابراین ضروری است که فقط مهندسان و تکنسین های آموزش دیده و با صلاحیت آزمایش را بر روی سیستم های الکترود زمین انجام دهند.
آرتین نیرو قادر است هم بازرسی بصری سالانه و هم خدمات تست و نگهداری کامل را مطابق با استانداردهای مربوطه ارائه دهد. کارکنان آموزش دیده و شایسته ما قادر به شناسایی و مستندسازی هرگونه نقص در سیستم نصب شده و ارائه گزارش بر اساس آن هستند.

(( چاه ارت، تجهیزات چاه ارت، فروش لوازم چاه ارت/ سیستم ارت، ارتینگ ، صفحه مسی، میله راد، سیم مسی، کابلشو، ارت بار، نصب صاعقه گیر, اجرای صاعقه گیر, مجری صاعقه گیر , میله صاعقه گیر ، سیستم ارت , چاه ارت , همبندی ارت , تست چاه ارت ، چاه ارت ، تجهیزات چاه ارت
فروش لوازم چاه ارت، سیستم ارت، ارتینگ، صفحه مسی ، میله راد، سیم مسی، کابلشو، ارت بار،تجهیزات چاه ارت, فروش لوازم چاه ارت, قیمت سیم مسی, قیمت صفحه مسی ، فروش صفحه مس ، فروش صاعقه گیر

فروش میله راد ، قیمت میله راد، قیمت سیم ارت سبز و زرد، فروش سیم ارت سبز و زرد ، اجرای چاه ارت، پیمانکار چاه ارت، تجهیز چاه ارت، اجرا چاه ارت، پیمانکار چاه ارت، قیمت چاه ارت ))
بیشتر بدانید تیم بسیار ماهر و متخصص ما اطمینان حاصل می کند که همه الزامات، از طراحی بررسی اولیه و ارزیابی ریسک گرفته تا نصب، آزمایش و راه اندازی، برآورده شده است.
( تجهیزات چاه ارت ، سیستم زمین , اجرای چاه ارت, ارتینگ, ارت ،ر تست چاه ارت - بازرسی سیستم ارتینگ - مجری چاه ارت - اجرای چاه ارت- تجهیزات چاه ارت, سیستم زمین, اجرای چاه ارت, ارتینگ، همبندی ، فروش لوازم چاه ارت )
مواد تشکیل دهنده یک سیستم ارتینگ ( چاه ارت - سیستم همبندی ) : میله های زمین ( راد - میله ارت ) مواد کاهنده مقاومت زمین ( بنتونیت ) صفحه مسی سیم مسی جوش کدولد سدیم دریچه ارت

روش و شرح كار اجرايي پروژهبراي ايجاد يك ارتباط الكتريكي بين اجزاء و دستگاهها با زمين، جهت هدايت جريانهاي مختلف به زمين، نياز به طراحي و اجراي يك سيستم زمين ( چاه ارت - سیستم ارتینگ - سیستم زمین ) مي باشد.

سيستمهاي زمين مختلف مي تواند با اهداف خاصي اجرا گردد، يكي از مهمترين اين اهداف انتقال جريانهاي خطا به زمين ، به منظور ايجاد ايمني براي افراد در تاسيسات مختلف مي باشد.در سيستمهاي مخابراتي و الكترونيكي وجود يك سيستم مرجع سيگنال متصل به زمين به منظور هدايت بارهاي الكتريكي القايي بر روي بدنه هاي فلزي لازم و ضروري است .وظيفه انتقال جريانها و بارهاي الكتريكي به زمين ، برعهده الكترود زمين مي باشد،

از طرفي زمين داراي يك فضاي هادي با يك مقاومت ويژه است ، بنا براين از ديدگاه نظريه الكترواستاتيك هر الكترود دفن شده در زمين نسبت به نقطه مرجع در بينهايت داراي يك مقاومت الكتريكي است.طرح شكل و نحوه قرار گيري اجزاء الكترود در ميزان مقاومت بدست آمده تاثير بسزايي دارد، مقاومت الكترود زمين وتركيب اجزاء آن همچنين در مقادير پتانسيلهاي سطحي زمين كه در اثر جريان خطا بوجود مي آيند، متاثر است. از اينرو لازم است قبل از اجراء سيستم زمين تحقيقات گسترده اي در زمينه خاك و عوامل موثر در آن و ويژگيهاي بدن انسان انجام گيرد.
اولين و اساسي ترين پارامتر در طراحي سيستم زمين ( سیستم ارتینگ ، چاه ارت ، اجرای چاه ارت ، مجری چاه ارت،تجهیزات چاه ارت )، مقاومت ويژه خاك ميباشد. طبق تعريف مقاومت يكمي باشد،

كه بين دو الكترود اندازه گيري مي شود و واحد آن اهم - m ١×١× متر مكعب از خاك به ابعاد ١ مي باشد. مقاومت سيستم زمين ( سیستم ارتینگ ، چاه ارت ، اجرای چاه ارت ، مجری چاه ارت، تجهیزات چاه ارت ) و ميزان گراديان ولتاژ بستگي مستقيم به مقاومت ويژه خاك (Ω-m) متردارد. ضريب هدايت الكتريكي مواد تشكيل دهنده سطح زمين در مقايسه با ضريب هدايت الكتريكي بالاي فلزات خيلي پايين ميباشد. هدايت الكتريكي زمين بعهده نمكها و رطوبت بين اين عايقهاست. همچنين دانه بندي و نحوه پخش دانه ها و تراكم آنها نيز بر مقاومت ويژه تاثير فراوان دارد.

داشتن اطلاعات كافي از مقاومت ويژه خاك و چگونگي تغييرات آن در اثر رطوبت، دما و عمق خاك، كمك شاياني در طراحي و بدست آوردن مقاومت مناسب و نگهداري آن در طول عمر تاسيسات خواهد.
.تعدادي از مقادير تجربي مقاومت ويژه زمين براي زمينهاي مختلف و بر حسب ميزان بارندگي معمولي در سال( در جدول ١ داده شده است . بيش از ٥٠ كه بر اساس اندازه گيري هاي تيم اجرايي پروژه مقاومت ويژه خاك محل مورد نظر ٦٧٣ اهم ( خاك ماسه اي ريز مخلوط با آهك ) گزارش گرديد.

اجرای چاه ارت


به منظور مستند سازی دقیق استفاده از معادلات آکادمیک بسیار ضروری می باشد لذا از رابطه زير مقاومت ویژه خاک محاسبه مي شود.

که درآن:
ρ مقاومت ویژه خاك (اهم-متر )
a فاصله بين دو الكترود مجاور ( متر )
h عمق الكترود (متر).
چنانچه h نسبت به a كوچك باشد (h≪a) مانند حالتي كه الكترودها در عمق كم قرار مي گيرد رابطه 2 بصورت زير در مي آيد :
(2)

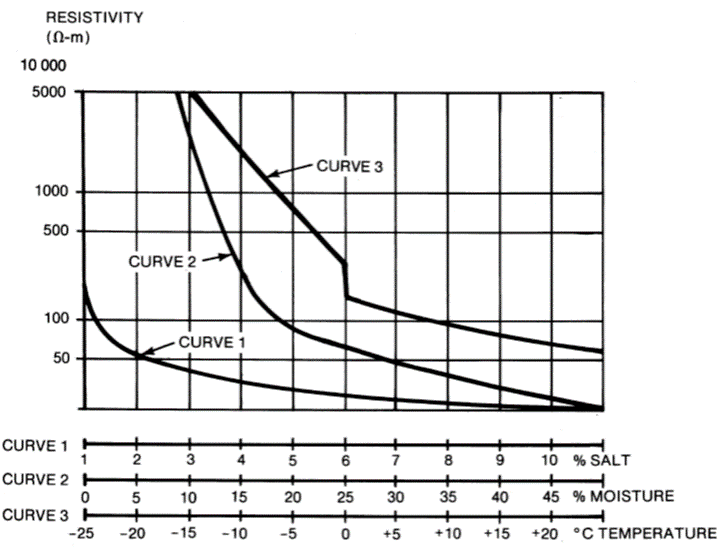

به غیر از ساختار ساختمانی خاک که ثابت بوده و به عوامل خارجی وابسته نیست، سه پارامتر مهم و اساسی در تغییرات مقاومت ویژه خاک نقش دارند. این سه عامل عبارتند از: دما، رطوبت و نمک. منحني تغييرات مقاومت ویژه خاك بر حسب درصد این سه عامل برای یک نمونه از خاک در شكل 2 ديده مي شود .
شکل2 - نمودار نحوه تاثیر گذاری میزان رطوبت، دما و نمک بر روی مقاومت ویژه

اجرای چاه ارت
