حفاظت سازه در برابر برخورد صاعقه (سیستم صاعقه گیر) یکی از موضوعات حیاتی در طراحی و ساخت ساختمان‌ها، خصوصا سازه‌های بلند و پر خطر می‌باشد.

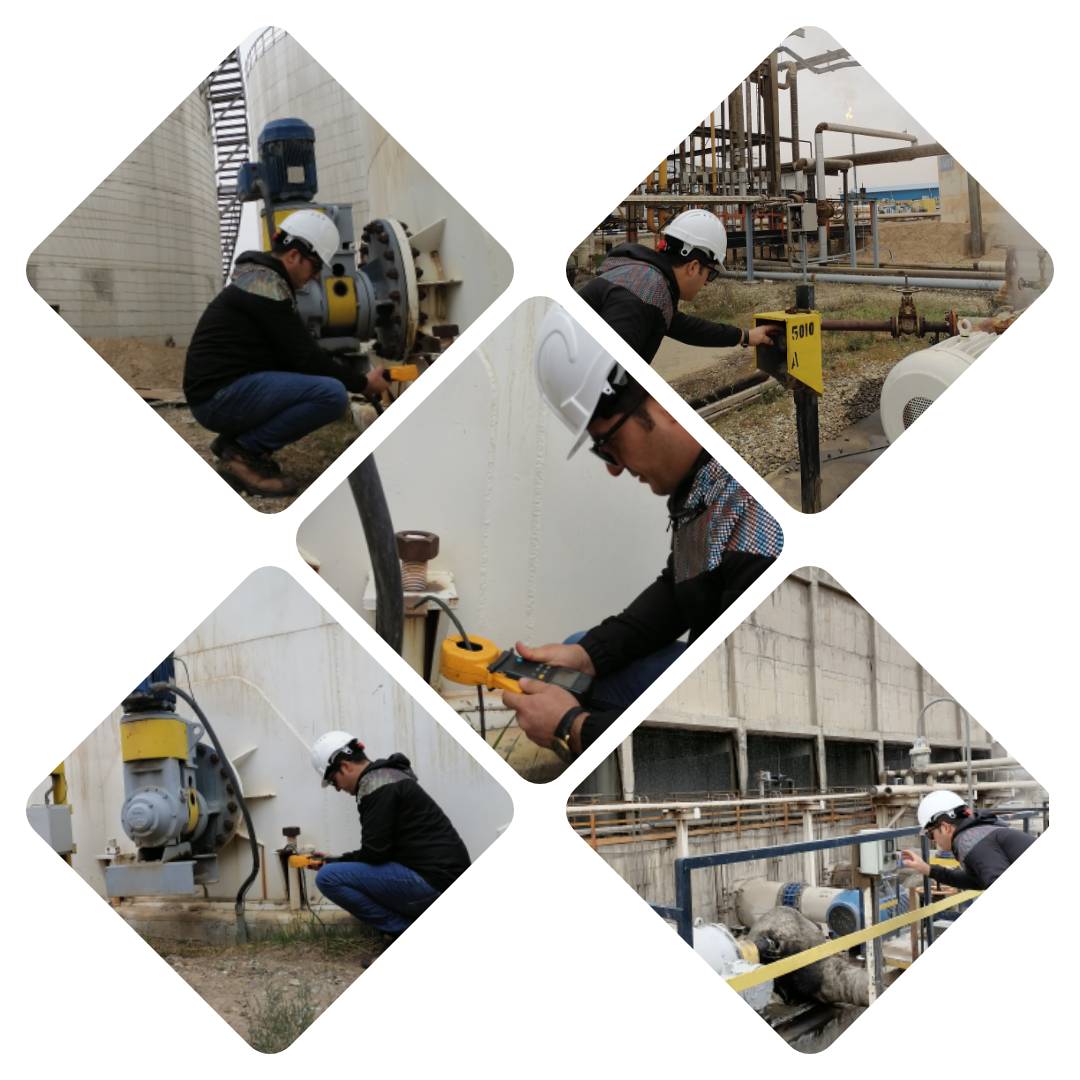

روش های تست مقاومت زمین (سیستم ارت)

تاسیسات باید دارای سیستم‌های ارت باشند تا در صورت برخورد صاعقه یا اضافه ولتاژ برق، جریان مسیری امن به زمین انتقال یابد.

انواع روش تست سیستم ارت :
مقاومت خاک (با استفاده از پایه ها)

انتخابی (با استفاده از یک گیره و پایه)

بدون زنگ (فقط با استفاده از دو گیره)

ادامه مطلب

جهت اطلاع از قیمت اجرای چاه ارت، تست و بازرسی سیستم ارت و قیمت تجهیزات چاه ارت با کارشناسان ما در ارتباط باشید .
09388154841
09331570495
02144228929

اجرای چاه ارت و حفر چاه ارت با قیمت مناسب

مقدار حفاری چاه :

بستگی به موقعیت خاک منطقه و رطوبت خاک دارد.حفاری باید به مقداری باشد تا به رطوبت دائمی خاک رسیده باشیم.
به عمق مناسب( حدودا از 4 تا 10 متر)و قطر 80 سانتی متر حفر می‌گردد.
همچنين حداقل عمق چاه باید به گونه ای باشد که فاصله لبه بالایی صفحه از سطح زمین به میزان 60 سانتی متر باشد.

روش اجرای سیستم ارت طبق استاندارد :

چگونگی اتصال سيم به صفحه مسی :

ازآنجا كه دربسته ارت موجود سيم مسي به صفحه مسي قبلا جوش داده شده است لذا دراين مرحله ديگر نيازي به اجراي جوشكاري (جوشکاری احتراقی) نبوده و اتصالات ازقبل آماده شده است.

پر کردن اطراف صفحه مسی با مواد کاهنده مقاومت زمین ازنوع ژله اي یا بنتونیت اکتیودار :

دربسته ارت 4 گالن 4ليتري مواد كاهنده مقاومت زمین ژله اي وجود دارد كه يكي از آنها قرمز رنگ بوده و سه گالن ديگر آبي مي باشند.

در صورتیکه خاک محیط مناسب باشد محتویات گالن قرمز رنگ را ابتدا در ظرفي با 25 لیتر آب بصورت مناسب حل کرده و سپس با حدود 100 کیلوگرم خاک رس ( بهتر است خاک سرند شده باشد ) مخلوط کرده و درون چاه ارت بریزید.سپس الکترود(صفحه مسی) را به صورت عمودی در چاه قرار داده و مجددا 20 لیتر آب روی آنها بریزید و یک ساعت صبر کنید.

نكته:جهت عملكرد مناسب مواد كاهنده، حتما مواد كاهنده را در ظرفي مجزا با آب مخلوط نماييد تا محلولي يكنواخت بدست آيد.

پس از یک ساعت محتویات هر گالن آبی را در ظرفي با 25 لیتر آب حل كرده وسپس با مقدار مناسب از خاک رس( مقدار مناسب از خاک تا 20 سانتی متر بالاتر از الکترود صفحه ای(صفحه مسی) را در بر می گیرد ) مخلوط کرده و ملات بدست آمده را اطراف الکترود(صفحه مسی) بریزید و سپس 60 لیتر دیگر آب اضافه کنید.

سپس چاه ارت را با مخلوط خاک و آب پر نمایید.

قرار دادن لوله PVC جهت شارژ مصنوعی چاه ارت :

قبل ازاينكه چاه به طور كامل پرشود لوله PVCجهت شارژ مصنوعي را درون چاه قرارداده و اطراف آن را با خاك پرمي كنيم لازم به توضیح است لوله باید دارای سوراخ باشد.

نصب ارت باکس یا دریچه ارت بتونی

دریچه بازدید (دریچه بازدید پلیمری) باید طوری نصب شود که با نقطه صفر زمین هم سطح باشد در داخل آن باس بار ارت قرار می گیرد و سیم ارت توسط کابلشو به آن متصل می گردد. لازم به ذكر است كه در انتهاي سيم مسي كه در بسته ارت مورد استفاده قرار گرفته است نيز كابلشو نصب شده است و تنها كافي است كه اين كابلشو به تسمه دريچه بازديد با استفاده از پيچ ، مهره و واشر فنري محكم گردد.

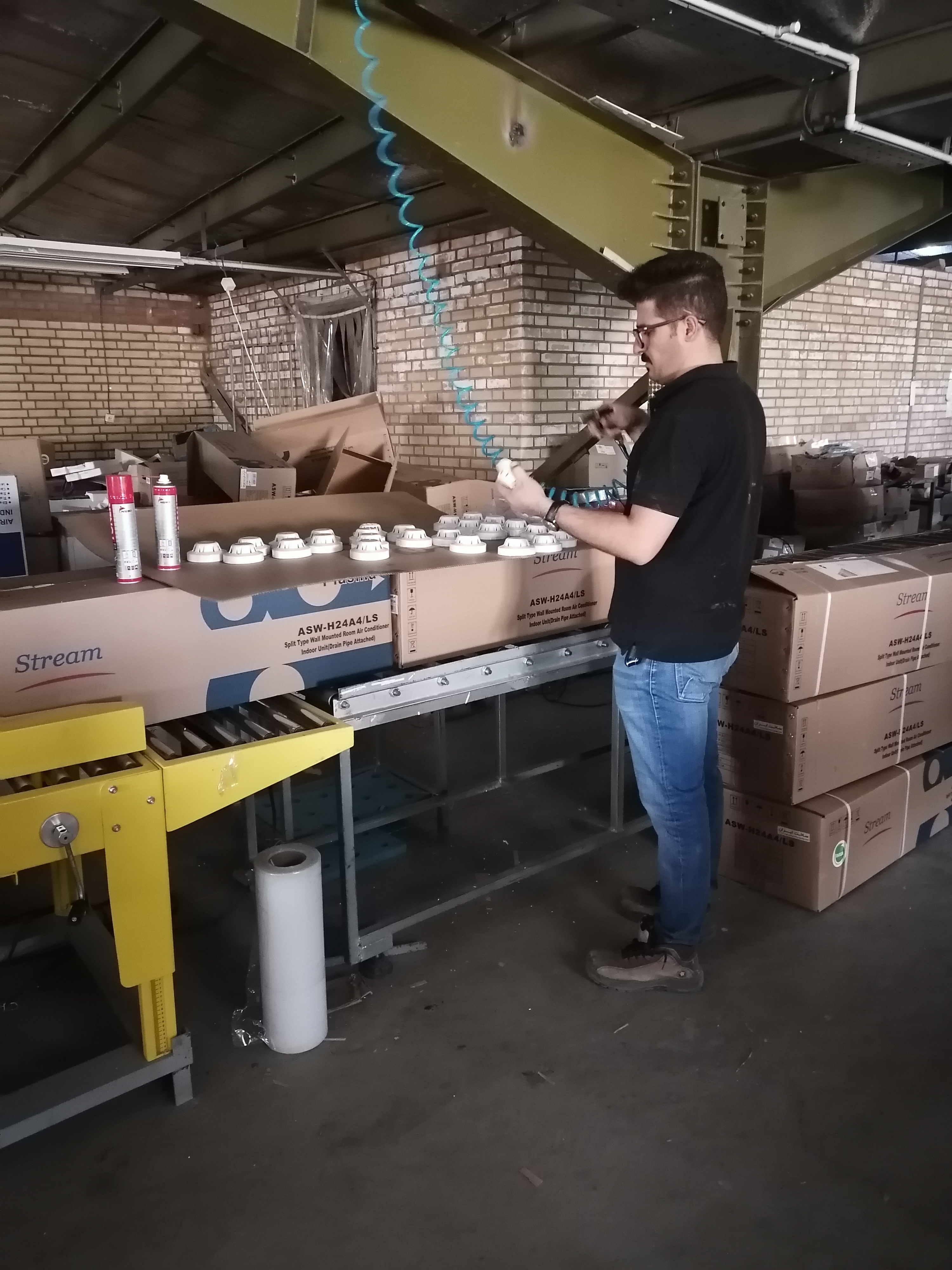

حفاظت ساختمان ها در مقابل حریق ( اعلان حریق )
مبحث سوم مقررات ملی ساختمان
تعریف آتریوم :
یک گشودگی قائم و باز که دو یا چند طبقه را به یک دیگر مرتبط می سازد و در انتهای بالایی آن بسته است.
آتریوم به غیر از پلکان دوربسته آسانسورها چاه آسانسورها، بالابرها تأسیسات برقی مکانیکی با سایر تجهیزات است.
طبقاتی که در این تعریف به وسیله آتریوم به هم مرتبط میشوند شامل بالکنهای موجود در تصرف تجمعی با میان طبقه نیست. آتش سوزی :
آتشی است که از کنترل خارج شده و برای موجود زنده ساختمان و محتویات درون آن زبان آور و خطرناک است.
در این مبحث برای اختصار و یا برای روانی بهتر متن در برخی قسمت ها از واژه آتش به جای حریق با آتش سوزی استفاده شده است.
آتش استاندارد:
منحنی استاندارد دما زمان مطابق استاندارد ملی ایران شماره ۱۲۰۵۵ که افزایش دما بر حسب زمان را برای آزمایشهای مقاومت در برابر آتش مشخص می کند.
در این مقررات منظور از آتش استاندارد عمدتا آتش استاندارد سلولزی است و چنانچه استانداردهای دیگری مانند آتش هیدروکربنی یا منحنی (تونل مورد نظر باشد، تصریح خواهد شد.
آزمایش آتش استاندارد:
آزمایش با آزمایشهای استاندارد ویژه برای تعیین مقاومت و رفتار مصالح فرآورده ها، اعضاء و اجزای ساختمانی در برابر آتش سوزی آزمایش های آتش عمدتاً شامل دو گروه اصلی واکنش در برابر آتش و مقاومت در برابر آتش می شود. ارتفاع ساختمان فاصله قائم تر از متوسط زمین تا تراز متوسط بالاترین بام در ساختمانهایی که دارای چند بام با ارتفاع های متفاوت است.
ارتفاع ساختمان:
برابر با ارتفاع متوسط بالاترین بام در نظر گرفته میشود.
ارتفاع طبقه:
فاصله قائم از روی کف تمام شده یک طبقه تا روی کف تمام شده طبقه بالاتر است

• جهت اطلاع از قیمت اجرای اعلام حریق در تهران ، اجرای اعلام حریق در قزوین و اجرای اعلام حریق در قزوین با کارشناسان ما در ارتباط باشید.

اعلام حریق زیتکس , دتکتور دودی زیتکس , قیمت اعلام حریق زیتکس , دتکتور دود زیتکس، نصب اعلام حریق , اجرای اعلام حریق , مجری اعلام حریق , تجهیزات اعلام حریق

• اعلام حریق آریاک Ariak
• اعلام حریق آپولو Apollo
• اعلام حریق ام. اس. کو M.S.CO
• اعلام حریق تسلا TESLA
• اعلام حریق تله تک Teletek
• اعلام حریق جنت Gent
• اعلام حریق جی اس تی GST
• اعلام حریق زتا Zeta
• اعلام حریق زیتکس Zitex
• اعلام حریق سنس sens
• اعلام حریق سینکلن Syncoln
• اعلام حریق ماویلی Mavili
• اعلام حریق ویستا Vista
• اعلام حریق یونی پاس UniPOS

دستورالعمل اجرای سیستم زمین ( اجرای چاه ارت )
مقدمه :

خصوصیات سیستم اتصال زمین باید ( اجرای چاه ارت ) از طرفی با الزامات حفاظتی سیستم و از طرف دیگر با مقررات ایمنی در برابر برق گرفتگی بر اثر تماس غیر مستقیم، مطابقت داشته باشد.
در ایجاد سیستم زمین ( اجرای چاه ارت ) از دیدگاه مقررات ملی ساختمان این سه هدف ذیل مهم است :

• تامین ایمنی در برابر برق گرفتگی در اختلال بهره برداری سیسنم الکتریکی
• حفظ عایق بندی سیستم یا ایجاد مسیری برای جریانهای اتصال کوتاه جهت عملکرد به موقع لوازم حفاظتی
• تأمین الزامات سیستم ارت ( سیستم زمین - ارتینگ )
  عوامل موثر مقاومت الکتریکی سیستم زمین :
  مقاومت ویژه خاک، ابعاد و شکل الکترود بستگی دارد برای حجم معینی از فلز الکترود هر چه یکی از ابعاد الکترود بزرگتر از دو بعد دیگر بوده و تماس الکترود در این بعد با خاک بیشتر باشد مقاومت الکترود نسبت به جرم کلی زمین کمتر خواهد شد.
  پس میتوان گفت، الکترود میله ای یا تسمه ای که به صورت قائم یا افقی نصب . شده باشد نسبت به الکترود صفحه ای ارجحیت دارد.
  در نتیجه الکترود صفحه ای غیر اقتصادی ترین الکترودها است امروزه در اغلب کشورها استفاده از بتن مسلح در شالوده ساختمان روش یوفر همراه با الکترودهای میلهای متعدد ،موازی از روشهای اقتصادی و پرطرفدار اجرای سیستم زمین محسوب میشوند به همین دلیل استفاده از واژه چاه ارت امروزه دیگر جامعیت لازم را ندارد و بایستی از عبارت صحیح سیستم اتصال زمین استفاده گردد.
  باتوجه به اقلیم خشک بسیاری از نقاط ایران اغلب خاک محل به خودی خود دارای کیفیت الکتریکی کافی نیست به همین دلیل برای کم کردن مقاومت الکترود زمین در این موارد میتوان نسبت به تعویض خاک اطراف الکترود و جایگزین کردن با الکترولیتهای دارای کیفیت الکتریکی خوب و پایدارتر اقدام نمود.
  این الکترولیتها عبارتند از:
• بنتونیت
• بتن معمولی بتن هادي
• بتن هادی
• ۴ سایر مواد کاهنده حائز شرایط استاندارد
  به دلیل مشابه نصب الکترود زمین در چاه ، آب چاه فاضلاب و خاک دستی ممنوع است و مکان نصب در صورت امکان نباید در حوزه نفوذ پساب فاضلاب قرار گیرد در هر صورت محل نصب الکترود باید طوری انتخاب شود که چاه فاضلاب یا آب در حوزه ولتاژی آن قرار نگیرد.

•

  جهت اطلاع از قیمت اجرای چاه ارت در تهران ، اجرای چاه ارت در قزوین و اشتهارد با کارشنهای ما در ارتباط باشید.

نصب صاعقه گیر در جایگاه های CNG

1. ترمینال تست مدار
2. سیستم زمین صاعقه گیر
3. فواصل ایمن
4. تعیین محل نصب صاعقه گیر در جایگاه
5. تعریف سیستم حفاظت در برابر اثرات الکترومغناطیسی ناشی از صاعقه
6. تقسیم بندی مناطق حفاظتی در یک جایگاه
7. هم پتانسیل سازی در جایگاه

(( جهت دریافت مشاوره و استعلام قیمت تجهیزات چاه ارت و اجرای چاه ارت، اجرای صاعقه گیر، نصب صاعقه گیر با کارشناسان ما در ارتباط باشید ))

حفاظت در برابر صاعقه در جایگاه های cng

۱- حفاظت در برابر اصابت مستقیم صاعقه ( صاعقه گیر) صاعقه به هدف از حفاظت خارجی نصب سیستم صاعقه گیر ( حفاظت دربرابر صاعقه ) به منظور جلوگیری از اصابت مستقیم جایگاه می باشد.

با استفاده از روش گوی غلطان( اجرای صاعقه گیر) میتوان نقاطی را که در معرض اصابت صاعقه هستند مورد ارزیابی قرار داد مطابق این تئوری جریان صاعقه به صورت توده ای از بارهای لکتریکی به صورت یک گوی به سمت زمین در حال حرکت است شعاع این گوی بر اساس کلاس خدمتی می تواند ۲۰ متر (کلاس) (۱) و یا ٣٠ متر (کلاس) (۲) و یا (۴۵ متر (کلاس) (۳) ویا ۶۰ متر (کلاس م شد و میتواند به هر نقطه ای از سطح زمین برخورد نماید.

در اکثر جایگاه های CNG این تصور حاکم است که به دلیل وجود ساختمانهایی در اطراف ،جایگاه دیگر نیازی به نصب صاعقه گیر نمی باشد اما با بررسی انجام شده و بازدید از تعدادی از جایگاه ها و جمع آوری اطلاعات واقعی از ابعاد و ارتفاع های . موجود مطابق با اشکال ۲ و ۳ مشخص گردید که ساختمانهای اطراف جایگاه نمی‌تواند پوشش حفاظتی مناسبی برای جایگاه ایجاد کند بنابر این نصب صاعقه گیر الزامی است

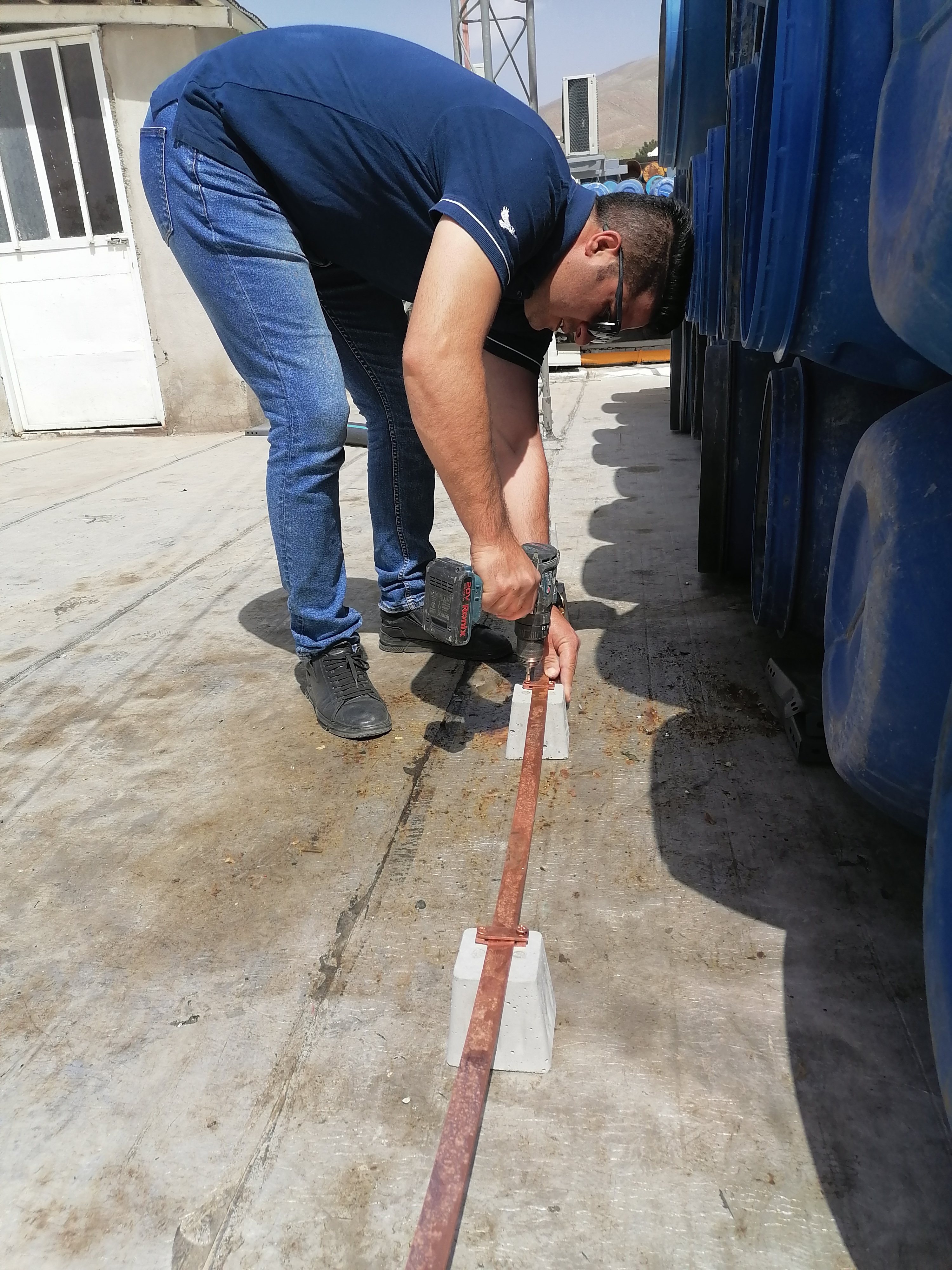

صاعقه گیر، اجرای صاعقه گیر

ضوابط سیستم اعلام حریق

مقدمه

در کلان شهر تهران افزایش رشد روزافزون جمعیت و نیاز به مسکن و همچنین گسترش اماکن اداری، تجاری و ساخت و ساز را به دنبال داشته است.

با استناد به آمار و ارقام حوادث ارجاع شده به این سازمان، متأسفانه عدم آگاهی از اصول ایمنی ساختمانها و بعضاً کوتاهی افراد مسئول هر ساله حوادث و سوانح تلخ بسیاری را موجب شده و خسارات مالی و جانی فراوانی را به شهروندان محترم تحمیل می نماید.

از این روی سازمان آتش نشانی و خدمات ایمنی شهر تهران بر آن شده است تا با کنترل و نظارت بر رعایت اصول ایمنی در طراحی و اجرای ساختمانها، ضمن بهبود ساخت و سازها، آسایش شهروندان را تأمین نماید. در این راستا گردآوری ضوابط و مقررات ایمنی ساختمان در دستور کار معاونت پیشگیری و حفاظت از حریق این سازمان قرار گرفته است تا ضمن راهنمایی مسئولین محترم دفاتر فنی و مهندسین گرامی بستر مناسبی جهت اطلاع رسانی به اربابان رجوع فراهم آید.

مجموعه ضوابط و مقررات ایمنی آتش نشانی در سه بخش ضوابط ایمنی ،معماری ضوابط ایمنی تأسیسات مکانیکی واطفاء حریق، ضوابط ایمنی تأسیسات الکتریکی و اعلام حریق گردآوری شده است. ضوابط سیستمهای کشف و اعلام حریق شامل انتخاب انواع کاشفها کارکرد و شرایط استفاده آنها، نحوه طراحی، جانمایی و نصب آنها در فضاهای مختلف پنلهای مرکزی اعلام حریق سیستمهای هشدار دستی و اتوماتیک و ... می باشد.
این ضوابط بر اساس دو استاندارد معتبر و مرتبط -72-NFPA مجموعه دستورالعملها و استانداردهای ایمنی و آتش نشانی ایالات متحده آمریکا فصل اعلام (حریق و BS-EN54 مجموعه دستورالعملها و استانداردهای ایمنی و آتش نشانی اتحادیه اروپا فصل اعلام حريق استخراج شده .

طراحی و اجرای سیستمهای کشف و اعلام حریق توسط شرکت های مجری باید تنها بر اساس ضوابط ذکر شده باشد شرایط طراحی با استناد به یکی از استانداردهای ذکر شده مورد پذیرش سازمان میباشد و امکان استفاده همزمان از هر دو استاندارد در یک پروژه نیمی از یک استاندارد و نیمی از استاندارد دیگر وجود ندارد.
بدیهی است گردآوری چنین مجموعه هایی هیچگاه خالی از اشکال نبوده و این سازمان امید دارد تا با تکیه بر پیشنهادات و راهنماییهای ارزشمند شما مهندسین و مخاطبین گرامی با اصلاح و بازنویسی این ضوابط در راستای هرچه بهتر و کاملتر شدن این مجموعه گام بردارد.

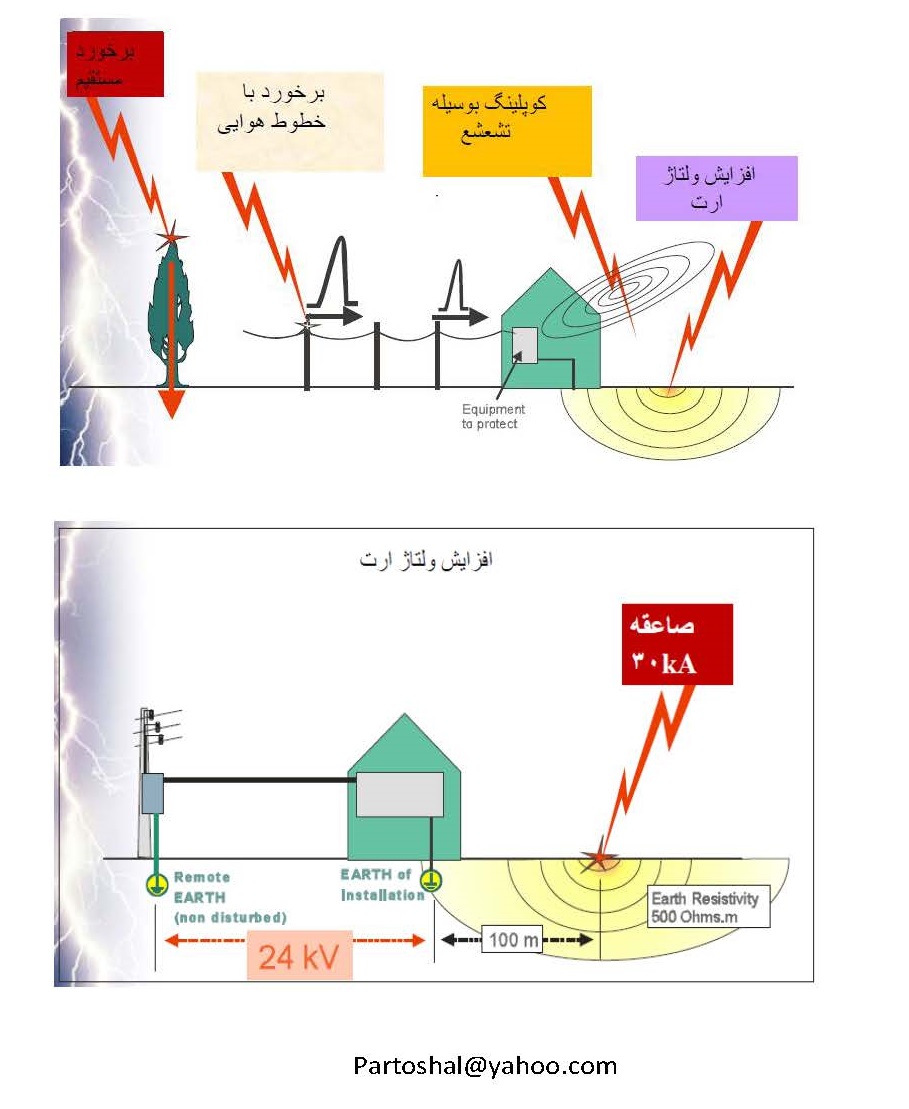

همبندی الکتریکی در ساختمان ها

ﭼﺮا ﻫﻤﺒﻨﺪي؟
ﺧﻄﺮات و آﺳﯿﺒﻬﺎي ﻧﺎﺷﯽ از ﺑﺮق و ﻣﺸﺘﻘﺎت آن در ﺳﺎﺧﺘﻤﺎن ﻫﺎ

- برق ﮔﺮﻓﺘﮕﯽ وﺷﻮﮐ ﻬﺎي ﻧﺎﺷﯽ از آن
- ﻣﺰاﯾﺎي اﺟﺮاي ﻫﻤﺒﻨﺪي

- تفاوت بین همبندی ( باندینگ ) و ارتینگ

- ﺗﻘﺴﯿﻢ ﺑﻨﺪي ﻫﻤﺒﻨﺪي از ﺟﻬﺖ ﻧﻮع اﺗﺼﺎﻻت

- مواردی ﮐﻪ در ﻃﺮاﺣﯽ واﺟﺮاي ﺳﯿﺴﺘﻤﻬﺎي ﻫﻤﺒﻨﺪي ﻣﯽ ﺑﺎﯾﺴﺖ در ﻧﻈﺮ ﮔﺮﻓﺖ

- ﺗﺮﺳﯿﻢ ﻧﻘﺸﻪ ﻫﺎي ﻫﻤﺒﻨﺪي

انواع روش اجرای سیستم ارت

چاه ارت ( روش عمقی سیستم ارت )
راد کوبی( روش سطحی سیستم ارت ) ( برای مناطقی که امکان حفاری وجود ندارد) و یا در عمق حدود 80 سانتیمتر اجرا می گردد .
پنجه کلاغی (

در صورت استفاده از چند الكترود همبندي اجزاي فلزي ( فنداسیون ) و یا ارت میله ای بصورت به صورتی میله های موازی کوبیده شده در زمین ديگر با اين الكترودها كه داراي جنس هاي متفاوتي از هم بوده و به هم متصل مي گردند بايد به خورندگي متقابل در اثر جريان هاي گالوانيك دقت كرد.
